Як «вимірювальний міст» для три{0}}лічильників електроенергії змінного струму, вибір трансформаторів струму (CT) безпосередньо визначає точність вимірювання енергії. У цій статті використовується трифазний лічильник електроенергії Zhejiang Ruiyin Electronics 0,01-1(6)A, 0,5 класу трифазного змінного струму, як приклад, щоб представити критерії вибору для трансформаторів струму.

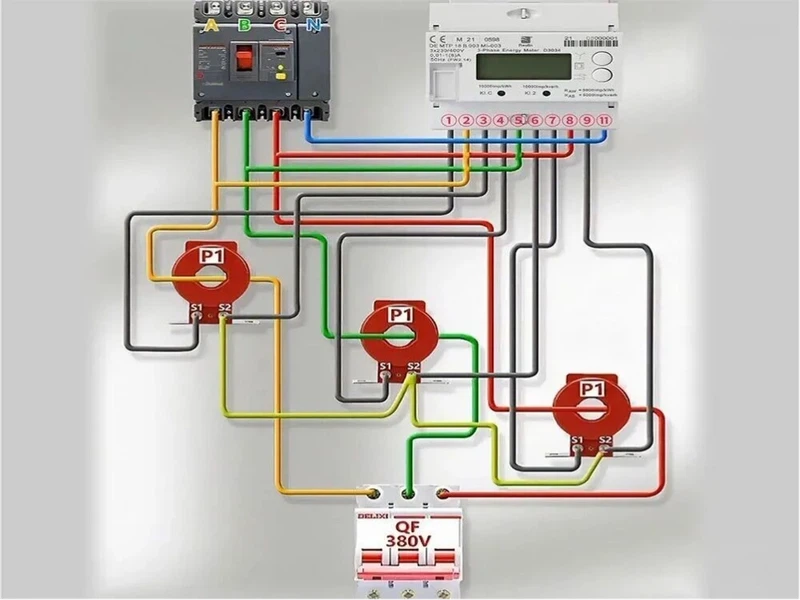

Збіг ключових параметрів
Вибір специфікації струму: первинний -струм сторони є сердечником
Технічні характеристики струму трансформатора мають відповідати двом ключовим вимогам: «струм первинної-сторони покриває фактичне навантаження» та «струм-вторинної сторони відповідає лічильнику електроенергії».
● Поточна фіксована відповідність-на вторинній стороні:Номінальний вторинний струм лічильників електроенергії Ruiyin Electronics D3034 (сертифікований MID-) і DTSFU1226 (сертифікований CPA-) становить 6 А. Вибираючи трансформатор, переконайтеся, що вихідний струм його вторинної-сторони знаходиться в межах цього діапазону. Зазвичай для узгодження використовується вторинний трансформатор 5A-.
● Основна-формула поточного вибору:Номінальний струм первинної -сторони трансформатора=Фактичний максимальний струм навантаження × 1,2~1,5. Наприклад: якщо фактичний максимальний струм навантаження становить 200 А, виберіть трансформатор зі струмом первинної -сторони 250 А (200 × 1,25) або 300 А (200 × 1,5). Якщо струм навантаження сильно коливається (наприклад, електродвигун), рекомендується використовувати коефіцієнт 1,5x, щоб уникнути спотворень вимірювання, спричинених перевантаженням.
Особливі сценарії: коли фактичний струм навантаження становить менше 30% від номінального струму-первинної сторони трансформатора, точність вимірювання знизиться (через відхилення кривої помилок трансформатора від оптимального діапазону). У цьому випадку виберіть «трансформатор із широким-навантаженням» або відрегулюйте кількість витків первинної-бічної обмотки (закриті трансформатори підтримують багато{5}}виткову різьбу: наприклад, трансформатор 300/5A можна перетворити на 150/5A, нарізавши 2 витки).
Клас точності
Клас точності лічильника енергії електронного трансформатора струму UBS зазвичай становить 0,5 класу. Відповідно до стандартів вимірювання, клас точності трансформатора струму повинен бути кращим або дорівнювати класу точності лічильника електроенергії, і повинен відповідати вимозі «загальна похибка менше або дорівнює 1,0 класу»:
● Рекомендований вибір:Виберіть трансформатори класу 0,5 або 0,2/0,2S. (Клас 0,2S має менші похибки при невеликому навантаженні (5% від номінального струму), що робить його більш придатним для сценаріїв із великими коливаннями навантаження; клас 0,2 застосовний до промислових/комерційних сценаріїв зі стабільними навантаженнями.)
● Заборонений вибір: намагайтеся уникати використання трансформаторів із класом точності 1,0 або вище. Навіть якщо похибка одного пристрою відповідає стандарту, сукупна похибка обох може перевищити допустимий діапазон, що призведе до суперечок щодо розрахунків за електроенергію.
Вибір типу трансформатора струму: відкритий-тип проти закритого-типу
| Тип | Основні характеристики | Сценарії застосування | Примітки щодо вибору та встановлення |
|---|---|---|---|
| Закритий трансформатор | Висока точність (загальний клас 0,2 і вище), хороша герметичність, сильна анти-перешкода | Нові проекти, можливість встановлення кабелю/шини з відключенням електроенергії, сценарії стабільного навантаження | Вимкнення живлення під час установки; суворо дотримуйтесь вимог таблички щодо витків первинної{0}}бічної обмотки (наприклад, 1 виток, 2 витки), щоб уникнути помилок співвідношення, спричинених неправильним намотуванням. |
| Трансформатор із-роздільним сердечником | Легке встановлення (не потребує відключення електроенергії), знімний, сумісний із -обслуговуваним обладнанням | Проекти реконструкції, не-роз’ємне встановлення кабелю/шин, сценарії аварійного розширення | Більшість має клас 0,5 і вище; вибирайте високо{1}}якісні розділені{3}}основні продукти класу 0,2; переконайтеся, що залізний сердечник щільно прикріплений (зазор менше або дорівнює 0,1 мм) під час встановлення, інакше точність значно впаде. |
Пріоритет вибору: надавайте перевагу трансформаторам струму закритого -типу (які забезпечують кращу точність); лише вибирайте трансформатори струму відкритого-типу високої{1}}високої точності-, коли неможливо-знеструмити ланцюг для встановлення, і необхідно виконати перевірку помилок після встановлення.
Практичні кроки вибору трансформатора (4 кроки для завершення)
● Вибирайте клас 0,2 для стабільних навантажень;
● Виберіть клас 0,2S для великих коливань навантаження;
● 0,5 клас також варіант; 1.0 клас не рекомендується.
● Вибирайте закриті трансформатори для нових проектів;
● Вибирайте трансформатори з роздільним сердечником (має бути кращим за клас 0,5) для проектів реконструкції.
Потрібно-переглянути нагадування про пастки
1. Постійність коефіцієнта трансформації: для три-фазних трансформаторів у тому самому колі необхідно вибрати однаковий коефіцієнт трансформації та клас точності, щоб уникнути дисбалансу вимірювання трьох-фаз.
2. Перевірка паспортної таблички: Вибираючи модель, перевірте таблички трансформатора, наприклад «струм первинної сторони / струм вторинної сторони» та «клас точності».
3. Відстань встановлення: Довжина вторинного ланцюга між трансформатором і лічильником електроенергії не повинна перевищувати 50 метрів, а поперечний переріз-дроту має бути не менше ніж 2,5 мм² (для вторинної сторони 5 А). У складних середовищах для зменшення перешкод можна використовувати екрановані дроти.
